羅德與施瓦茨的示波器的均衡功能以及應用

數字信號的傳輸速率越來越快，因此高速電路系統越來越多地采用FFE，CTLE和DFE等均衡技術。而作為現代電子工程師的“眼睛”的示波器，需要具備同樣的均衡能力，用來模擬被測信號經過電路系統中均衡器后的形狀并疊成眼圖，助力工程師評估其采用的均衡技術是否滿足系統的要求。

01羅德與施瓦茨的示波器的均衡功能

羅德與施瓦茨公司（簡稱R&S）的RTP和RTO等示波器的嵌入和均衡選件K126，具備在發送端模擬FFE（實現預加重或去加重），在接收端模擬CTLE和DFE，此外還能模擬通道的損耗（例如，嵌入芯片封裝或PCB走線或長電纜的傳輸損耗）。

該選件的特點有：

• 人性化的設置，可以靈活定義傳輸信道上的均衡模塊以及嵌入模塊

• 可設置的均衡和嵌入模塊的數量多達5個

• 任意定義TX-FFE（實現預加重和去加重）、CTLE、DFE 等均衡模塊的級聯

• 根據通用接口標準的預定義均衡系數（如FFE和DFE的階數和權重系數，CTLE的階數和零點/極點/增益等）

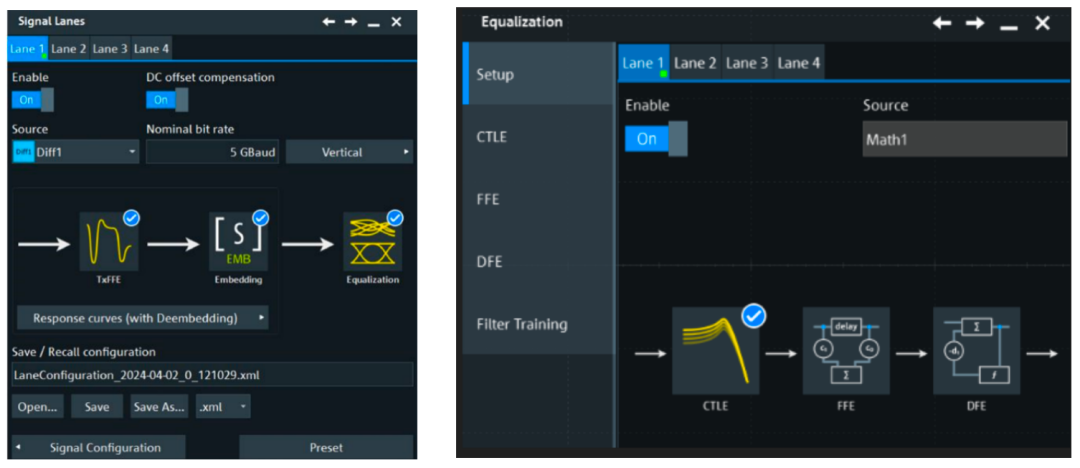

圖9  R&S的均衡設置界面（左：R&S的靈活的均衡和去嵌設置界面  右：R&S接收端的均衡設置）

需要說明的是，R&S示波器的均衡模塊，還可以自適應均衡系數。即無須工程師設定均衡器的相關參數，R&S示波器會根據原始波形和傳輸信道的特點，自己訓練出一套合適的均衡系數，幫助工程師加速設計高速電路的均衡模塊。

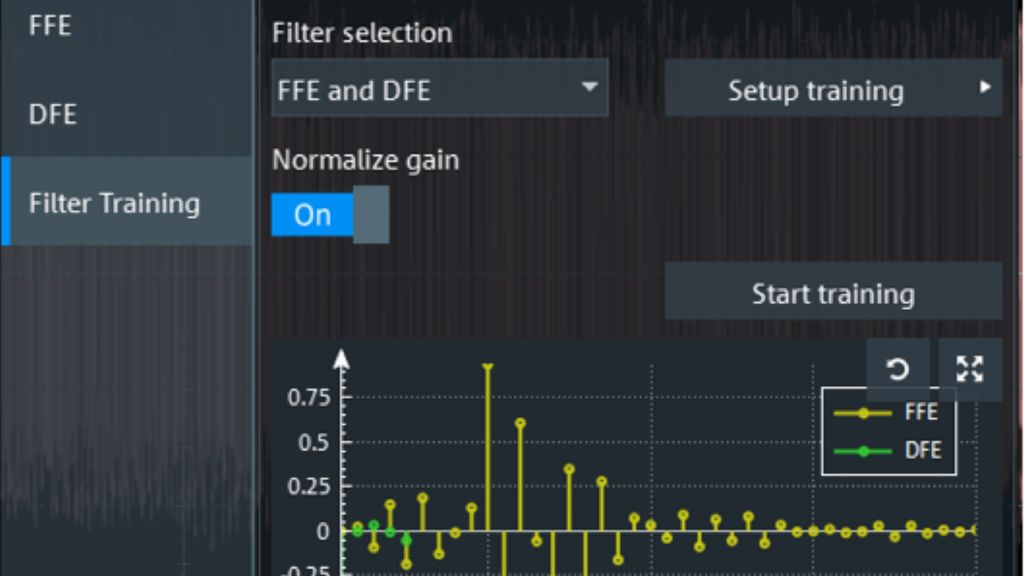

圖10  R&S自適應均衡：根據波形和信道的特點，訓練均衡模塊，獲得最佳參數

02 羅德與施瓦茨的示波器的均衡功能的應用

以R&S的RTP示波器測試USB3.2 Gen1信號為例。R&S的RTP示波器具有4通道，最高16GHz的帶寬。如下圖所示，RTP示波器通過18GHz的射頻線纜，連接好USB3夾具和USB被測件。RTP測試USB被測件發出的CP0信號（5Gbps的PRBS信號），并疊加出眼圖。

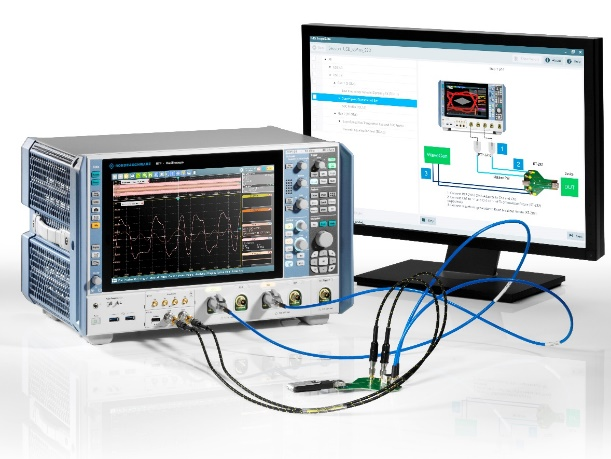

圖11  RTP示波器測試USB設備的連接圖

如圖13的右上所示，在被測件的發送端（Tx）直接測試眼圖，眼圖完全張開，質量很好。利用RTP的嵌入功能，模擬USB信號的傳輸信道，由于信道的低通特性，對高頻分量的衰減更大，導致眼圖模糊，張開很小，已經碰到測試模板（圖13右中）。此時需要在接收端加上CTLE均衡，抵消均衡傳輸信道引起的衰減差。

打開RTP的CTLE設置界面，根據USB3.2 Gen1的CTLE規范，設置直流增益為-3.52dB，一個零點為650MHz，兩個極點分別為1.95GHz和5GHz。圖12右下方即為CTLE的頻響曲線，與USB3.2 Gen1的要求完全吻合。

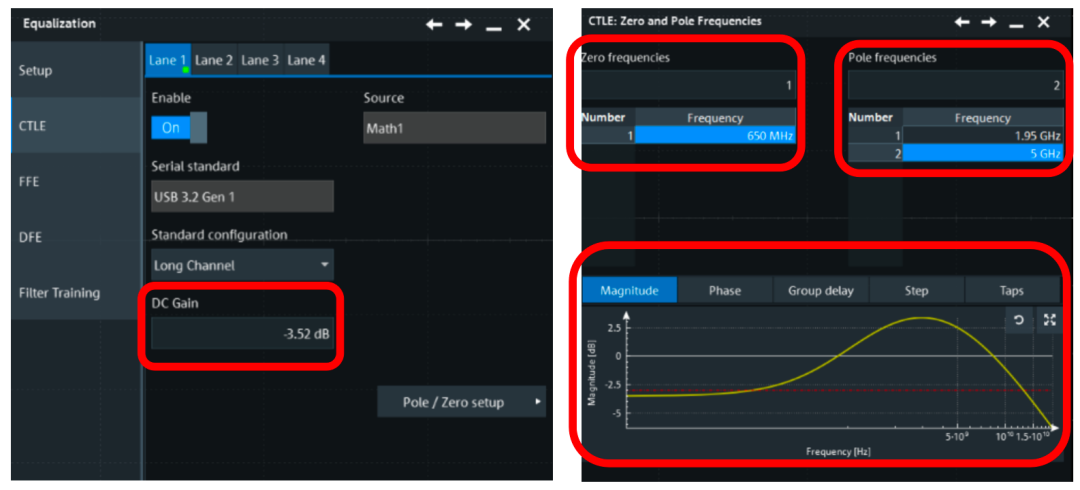

圖12  RTP示波器的CTLE設置界面（左：DC gain 右：零點，極點和CTLE的頻響曲線）

經過傳輸線纜的信號，在CTLE的作用（衰減低頻，放大高頻）下，平衡了低頻和高頻的能量，抵消了傳輸線纜引起的衰減差，RTP“還原”出的眼圖重新張開（圖13右下）。

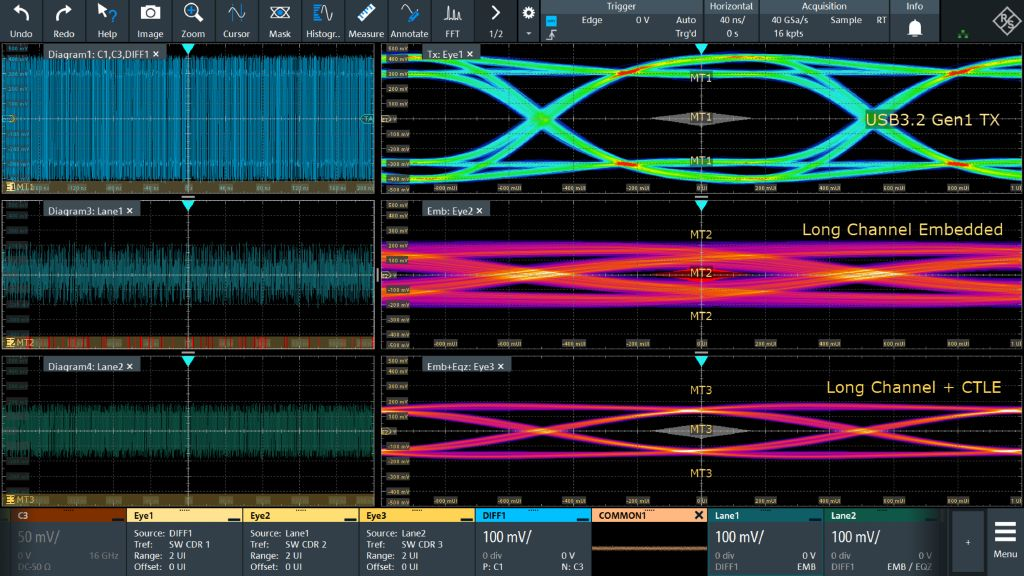

圖13  RTP示波器測試USB設備的眼圖（右上：發送端眼圖；右中：經過傳輸線纜后的眼圖；右下：CTLE均衡后的眼圖）

總 結

均衡技術已經是現代電子產品設計的重要手段，為系統的信號完整性保駕護航。均衡技術也是現代示波器的核心武器，用以應對高速信號測試測量的挑戰。R&S公司的RTP和RTO示波器可以模擬FFE，CTLE和DFE等均衡模塊，最大的“還原”電路系統的最終信號，并且其強大的自適應均衡系數功能可以幫助工程師加速芯片和電路的均衡模塊的設計。

未來，隨著AI技術的發展，示波器的均衡功能將更加智能化，助力工程師完成高速數字信號的測試和調試。因此，均衡技術的原理與示波器應用技巧，無疑是數字時代電子工程師的必備技能。
