泰克DMM4020萬用表提供了5.5位分辨率，可以以0.015%的基本V DC精度測量電壓、電阻和電流。DC泄漏電流測量和頻率測量功能在同一臺儀器中提供了更多的功能。此外，通過專用前面板按鈕，您只需按一個鍵，就可以進入常用功能，保存設置。

主要特點和優點

主要性能指標

• 5.5 位分辨率

• 高達0.015% 的基本VDC 準確度(1 年)

• 200 mV - 1000 V 電壓量程，高達1 μV 分辨率

• 200 μA - 10 A 電流量程，高達1 nA 分辨率

• 200 Ω - 100 MΩ 電阻量程，高達1 mΩ 分辨率

• CAT I 1000 V，CAT II 600 V

提供的功能和特點

• 電壓、電阻和電流測量

• 二極管和通斷測試

• 頻率測量

• 2 × 4 歐姆4 線測量技術

• 專用DC 泄漏電流測量

• 6 個專用按鈕，快速進入儀器設置

• 極限比較模式，指明測試通過/ 失敗

連接能力

• 前面2 × 4 個測量輸入

• 后面板RS-232，快速連接PC

• 包括USB 到RS-232 接口適配器電纜

• 包括National Instrument 的LabVIEW SignalExpressTMTE 限定版，用來連通其他臺式設備

三年保修
只需按一個按鈕，即可輕松進行測量
隨著嵌入式系統中的電路日益完善，您必須測量大量不同的參 數，驗證設計。泰克DMM4020 5.5 位臺式萬用表在一臺簡便 易用的儀器中提供了大量的功能。

它可以以高達0.015%的基本VDC準確度，執行電壓、電阻和電流等典型的萬用表測量，確保為設計提供所需的儀器性能。您還可以使用DMM4020 測量頻率，執行通斷測試和二極管測試。您可以使用一臺多功能儀器代替計數器、通斷測試儀和 傳流DMM，節約工作臺空間和成本。

測量毫微安培信號
測量當前能耗效率高的設計中的待機電流，要求考察非常低的 電流，其通常只有幾微安或幾納安。對這種測量，使用傳統萬 用表會導致結果不準確，因為傳統萬用表一般采用分流電阻技術來測量電流。

DMM4020改進了測量低電流的方法。通過使用電流到電壓功 放技術，DMM4020 可以以1nA 的分辨率測量電流，給被測電流帶來的負荷影響達到較小，其結果反映了設備在實際環境中的工作情況。

專業設計，讓您的工作更輕松
DMM4020 萬用表采用專業設計，使用簡便，提供了您預計泰 克提供的熟悉操作。

操作直觀
專用前面板按鈕可以快速進入常用的功能和參數，縮短儀器設置時間。您不必再搜索軟件菜單，查找所需的功能。

多個設置按鈕，完成常用測量
通過前面板上的六個設置按鈕，您可以保存常見的測量使用的設置。您只需設置儀器進行測量，然后按Shift鍵，再按設置按鈕，就可以保存儀器設置。然后每次在執行該測量時，您只 需按相應的設置鍵即可。

雙顯示器
通過先進的雙顯示器，您可以從一組測試表筆，測量同一信號的兩個不同參數。

極限比較

DMM4020 上的極限比較模式。

極限比較模式提供了通過/失敗指標，迅速表明是否通過測試， 幫助消除錯誤，特別是接近極限的測試結果。

簡單準確的4 線測量
2×4歐姆功能的分離端子插座允許只使用兩條引線、 而不是四條引線，執行4線測量。泰克提供了專用測試線附件， 可以建立連接。您可以獲得杰出的分辨率和準確度，而且使用 一對引線非常方便。

簡便連接PC
可以使用后面板上的RS-232 端口，連接PC。DMM4020 標 配一條USB到RS-232接口適配器電纜，用來連接PC上的USB 端口。

連通工作臺，實現智能調試

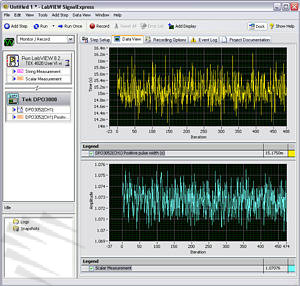

Signal Express 從泰克DMM4020 和DPO3052 中采集數據

使用Signal Express，把DMM4020 數據導出到Excel 中

通過專用的泰克版National Instrument Lab VIEW SignalExpressTM軟件，您可以輕松捕獲、保存和分析萬用表的 測量結果。每臺DMM4020萬用表都免費裝有限定版 SignalExpress，可以完成基本儀器控制、數據記錄和分析工 作。選配的專業版軟件則提供了200 多種內置功能，可以進一 步實現信號處理、高級分析、掃描、極限測試和用戶自定義步 進功能。

SignalExpress支持多種泰克儀器*1，可以連接整個測試臺，然 后可以從一個直觀的軟件界面中，訪問每臺儀器標配的多功能 工具。您可以自動完成要求多臺儀器完成的復雜測量，在更長 的時間內記錄數據，對來自多臺儀器的數據實現時間相關，簡 便地捕獲和分析測量結果，這一切都從PC 上完成。只有泰克 提供了由多臺智能儀器組成的連通測試臺，簡化和加快了復雜 設計的調試工作。

您可以依賴的性能
除優質的服務和支持外，每臺DMM4020萬用表都標配三 年保修服務。
