固緯GDS-2000E系列示波器

面議 (具體成交價以合同協議為準)
固緯電子GWinstek GDS-2000E系列 江蘇 蘇州 2026-04-14 12:33:08
售全國 入駐：2年 等級：銀牌 營業執照已審核
掃    碼    分   享

立即掃碼咨詢

15720185552

已通過儀器網認證，請放心撥打！

聯系我們時請說明在儀器網（m.sdczts.cn）上看到的，謝謝！

為你推薦

產品特點：

GDS-2000E系列數字存儲示波器體現了一種高價值的設計構思，包括100MHz、70MHz二種帶寬、1GSa/s采樣率、10M記錄長度、2輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，120,000wfms/s的高速更新率可以快速完成波形捕獲和處理。

產品詳情：

產品詳情

GDS-2000E系列(GDS-2204E,GDS-2202E,GDS-2104E,GDS-2102E)


  • 200MHz/100MHz帶寬帶寬選擇；2/4通道


  • 實時采樣率高達1GSa/s


  • 每通道10M記錄長度及VPO波形顯示技術


  • 波形更新率高達 120,000 wfms/s


  • 8" LCD 屏幕顯示


  • 1MPTS FFT分辨率, 提供更高的頻域分辨效果


  • 高低通濾波器可選數字濾波器功能


  • 29,000分段內存及波形搜尋功能


  • I2C/SPI/UART/CAN/LIN 串行總線觸發與譯碼功能


  • 數據紀錄功能可追蹤長達100小時的信號變化


  • 支持網絡遠程儲存功能


GDS-2000E系列數字存儲示波器體現了一種高價值的設計構思，包括100MHz、70MHz二種帶寬、1GSa/s采樣率、10M記錄長度、2輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，120,000wfms/s的高速更新率可以快速完成波形捕獲和處理。

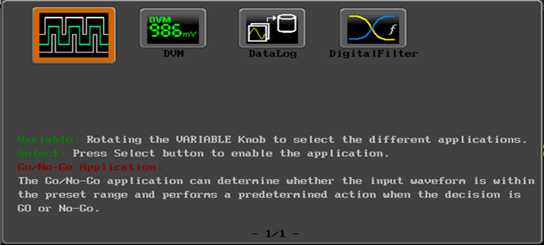

搭載一系列強大APP
      全新GDS-2000E系列支持的APP有, 可用來判斷Go/NoGo的限制線功能、DVM精確電壓表功、長時間數據紀錄功能、以及數字濾波器功能。讓示波器不僅功能完整，更是一應俱全。

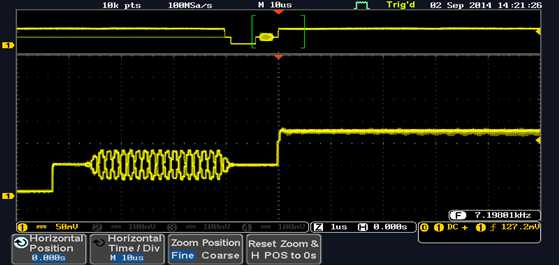

10M記錄長度，并標準內建波形搜尋與分段內存功能
      GDS-2000E 數字示波器每一通道提供了10M的記錄長度, 并且提供波形搜尋及分段內存分析工具.分段內存功能可用來條件式擷取觀測之波形, 并將無關之信號予以篩選不被處理. 29,000組分段內存, 將大幅改善示波器內存的使用效率.期間所搜集的大量分段數據亦可進行常態分布分析, 波形搜尋功能則可依據設定觸發條件將波形標示出來,長內存搭配波形播放/暫停及移動Zoom窗口功能可以輕松且快速的瀏覽波形中的任何細節.

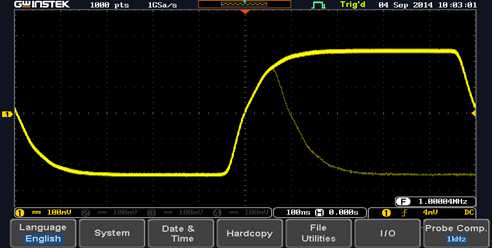

每秒十二萬次波形更新率與VPO波形顯示技術
      GDS-2000E系列數字示波器采用先進的VPO(Visual Persistence Oscilloscope)信號處理引擎, 提供每秒高達120,000次的波形更新率及多層次余暉顯示來讓用戶可更有效率的進行測瞬時信號判斷增進電路除錯效率,強大的VPO信號處里引擎能在極短時間內將所獲取的振幅, 時間關系和信息強度的三維數據信息進行分析, 并顯示于示波器畫面上, 相較于一般傳統的數字儲存示波器, GDS-2000E提供了豐富的波形訊息于畫面上, 協助用戶做正確的判斷.

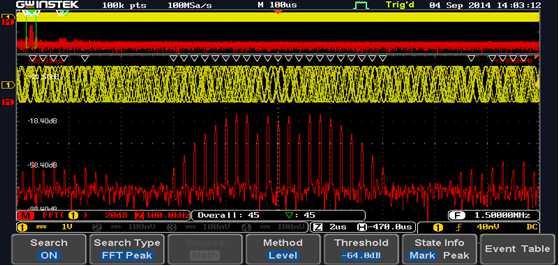

更符合頻域應用的FFT功能

      GDS-2000E 系列的FFT 功能提供高達1M點的顯示分辨率, 并提供3ms快速的掃描更新率, 讓FFT的功能更趨近于用戶的需要透過快速的更新率與波形搜尋功能 ,用戶可快速且精確的得到頻域的測試結果。用戶可依據測試條件 ,選取各種窗口以做協波頻率的分析.GDS-2000E 除了提供FFT 分析 ,亦提供FFTrms ,垂直調整與局部放大(Zoom)等功能.


快速選型

型號帶寬采樣率存儲深度通道數標配接口
GDS-2204E200MHz1GSa/s每通道10M4USB/LAN
GDS-2202E200MHz1GSa/s每通道10M2USB/LAN
GDS-2104E100MHz1GSa/s每通道10M4USB/LAN
GDS-2102E100MHz1GSa/s每通道10M2USB/LAN



詳細規格

GDS-2104E       GDS-2102EGDS-2204E                 GDS-2202E
垂直系統
通道4CH                    2CH4CH                    2CH
帶寬DC~100MHz (-3dB)DC~200MHz (-3dB)
上升時間3.5ns1.75ns
帶寬限制20MHz
垂直分辨率8 bit@1MΩ: 1mV~10V
輸入耦合AC, DC, GND
輸入阻抗1MΩ// 16pF
精確度當2mV/div 或更大檔位時 ,精確度為±(3% X |讀值| + 0.1div + 1mV)當1mV/div 時 ,精確度為±(5% X |讀值| + 0.1div + 1mV)
極性正向 &反向
最大輸入電壓300V (DC+AC Peak), CAT I
偏移范圍1mV/div ~ 20mV/div : ±0.5V    50mV/div ~ 200mV/div : ±5V    500mV/div ~ 5V/div : ±25V    10V/div : ±250V
波形信號處理+, -, ×, ÷, FFT, FFTrms , 用戶自定義FFT: 1MPTS點分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函數提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.
觸發系統
來源CH1 ,CH2, CH3,CH4, Line, EXT( 僅2ch機種）
觸發模式自動 (低于100 ms/div支持慢掃滾動模式), 一般, 單次邊沿, 脈波寬度, 視頻, Pulse Runt, 上升&下降沿, 交替, 事件延遲(可選擇1~65535事件), 時間延遲(可選擇10ns~10s時間), 總線(IIC, SPI, UART, CAN, LIN)
觸發延遲時間10ns ~ 10s
耦合選項AC,DC,LF rej. ,HF rej. ,Noise rej.
靈敏度1 div
外部觸發
范圍±15V
靈敏度DC ~ 100MHz 約. 100mV
輸入阻抗1MΩ±3%// 16pF
水平系統
范圍1ns/div ~ 100s/div (1-2-5順序)滾動模式: 100ms/div ~ 100s/div
前置觸發最大10 div
后置觸發最大2,000,000 div
精確度在任何 ≥ 1 ms 的間格中為±50 ppm
采樣系統
實時取樣率每通道最大1GSa/s
記錄長度每通道最大10Mpts
獲取模式一般, 平均, 峰值檢測, 單次
峰值偵測2ns (典型值)
平均模式可選則2至256次
X-Y 模式
X 軸輸入通道 1，3
Y 軸輸入通道 2，4
相位移100kHz 時±3°
光標&
量測系統
游標可量測 幅度, 時間; 單位: 秒, Hz, 相位(度), 比例(%)
自動量測36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
自動計數6 位計數器,范圍由2Hz至額定帶寬
控制面板
功能
自動設定單一按鍵自動設定所有信道的垂直、水平及觸發系統
儲存設定20組
儲存波形24組
顯示系統
顯示器8" TFT LCD 彩色顯示, 800 水平 × 480 垂直 (WVGA)
插補點方式Sin(x)/x 及等效取樣
波形顯示方式點, 向量, 可調累積 (16ms~4s), 無限累積
波形更新率每秒 120,000次波形更新（MAX）
顯示模式YT ; XY
顯示網格線8   x 10 格
接口
USB PortUSB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
以太網絡RJ-45 接口, 10/100Mbps with HP Auto-MDIX
Go-NoGo BNC最大5V /10mA TTL 開集極輸出
安全鎖孔機器背面提供標準Kensington安全插槽
電源&其他
線性電壓范圍交流 100V~240V ,48Hz~63Hz 自動選取
多國語言提供
聯機幫助提供
時鐘提供儲存數據的時間與日期
尺寸及重量380(W) X 220(H) X145(D) mm, 約2.8kg

快速操作指南 x1, 用戶手冊CD x1, 電源線 x1

GTP-200B : 200MHz (10:1/1:1)被動電壓探棒    GDS-2202E/2204E (每通道1支)
GTP-100B : 100MHz (10:1/1:1)被動電壓探棒    GDS-2102E/2104E (每通道1支)


*固緯保留修改示波器標配探棒型號的權利，不必事前通知
