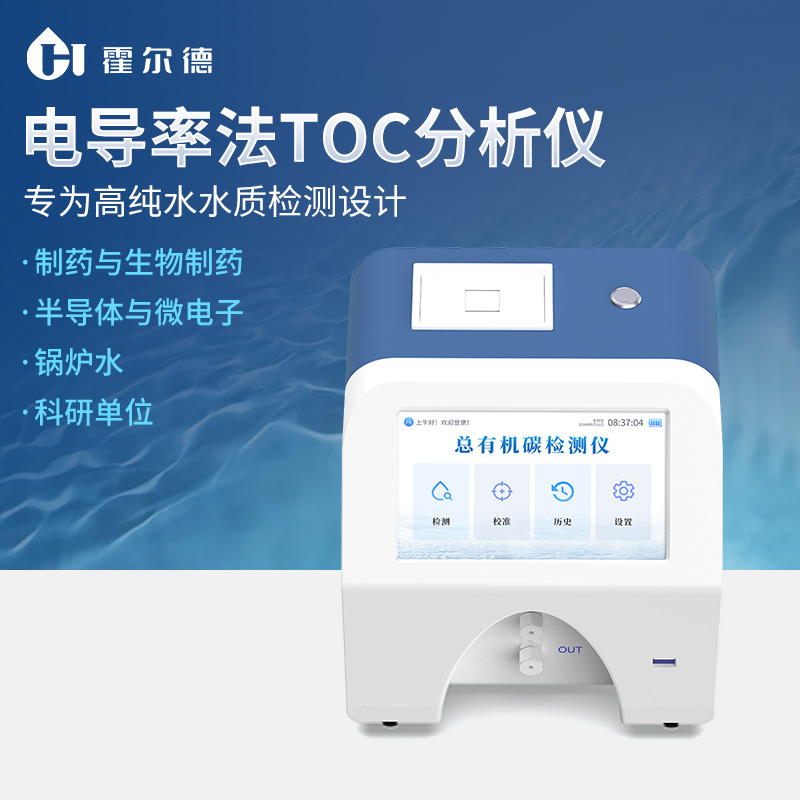

總有機碳TOC分析儀采用差值電導率檢測技術，通過紫外氧化將水樣中的有機碳高效轉化為二氧化碳，并準確測量其導致的電導率變化，從而實現對TOC含量的精確、快速分析。產品具有檢測限低、靈敏度高、響應速度快及穩定性好等特點，操作界面簡潔，易于使用。TOC分析儀專為高純水體系的有機污染監控而設計，廣泛應用于對水質有嚴格要求的行業。它是制藥行業在線監測純化水、注射用水（WFI）以及清潔驗證的可靠工具，確保符合各國藥典規范。在微電子及半導體領域，可用于監測超純水水質，是保障芯片良率的關鍵環節。同時，也適用于電力行業中的核電、超高壓鍋爐補給水等系統的水質控制，以及科研實驗室的日常分析工作，為各領域的精細水質管理與產品質量控制提供精準的數據支持。

概況

       很多成品Z終質量完全由原材料的初始質量決定， 如聚合物、有機和無機溶劑、清潔劑、紙和殺蟲劑。 Z普遍的原材料是氯氣與氫氧化鈉等，由氯堿行業生產。

       氯堿工藝就是通過電解近飽和、飽和以及超飽和的鹽水來制取氫氧化鈉和氯氣。在強電流下，鹽水分解產生氫氧化鈉、氯氣和氫氣。這就是氯堿工藝， 工藝過程越GX，產品質量和利潤就越高。

       世界氯堿年產量已超過了 4500 萬噸，其中北美和亞洲合計產出 1400 萬噸，歐洲 1000 萬噸，許多其 他區域提供余下的 2100 萬噸。

生產方法

       圖 1 即為氯堿制造的大致的流程，從原始的鹽水溶 液開始。鹽水溶液濃度在 3.5% － 28.0%之間。對 此溶液用鹽使之飽和、過濾、然后置入電解池。通強電流后，溶液被電解生成氯氣、氫氣和產生苛性堿溶液。此過程生成的三種產物都被凈化，然后出售或用于其他內部工藝。進入電解池前，在鹽水處理工藝的任何工藝點（如灰色區域所示）都可以進行總有機碳 TOC 檢測。

圖 1 氯堿工藝

       在苛性堿溶液工藝區（橙色區域），可以進行氫氧 化鈉溶液中無機碳（IC）的質量保證檢測。

       飽和食鹽水在直接電流刺激下被電解，在陽極產生 氯氣，在陰極產生氫氧化鈉和氫氣。 為了避免氫氧化鈉、氫氣，與氯氣發生化學反應，在電解槽中插入一張有孔的隔膜將其隔為陽極室和陰極室 （見圖 2）。

       隨著氫氧化鈉在陰極富集，水被分解成氫氣和氫氧根離子，化學方程式如 下： 2Na⁺ + 2H₂O + 2e^-→ H₂+ 2NaOH 要電解出氫氧化鈉必須防止氫氧化鈉和氯氣發生反應。通常，有三種處理方式：在電解槽中加入汞池、隔膜法和使用隔膜池工藝。其中，隔膜池工藝是Z經濟有效的電解制堿方法，因為它耗電Z少，在堿濃縮過程中需要的蒸汽也相對較少。

       膜池工藝使用全氟磺酸膜，具有離子選擇性，以分隔陽極與陰極反應。只有鈉離子和少量的水可以通過這張膜。 這樣可以生產高質量的氫氧化鈉（NaOH）。

圖 2 氯堿生產

為什么檢測總有機碳？

       精良的氯堿工藝是建立在嚴格的變量控制基礎上的， 電化過程中的各種影響因子需被監測和控制在一個穩定水平。其中一項重要指標就是鹽水溶液中的總有機碳含量。通常，溶液中的總有機碳含量不能超過 10ppm。低于這個值，離子膜可以正常使用，但如果高于這個值，過量的有機物則可能會使溶液發泡阻塞離子膜，局部脫水，嚴重的甚至灼燒離子膜。 一旦離子膜遭到破壞，就必須重換一張以確保Z佳 效果。如果繼續使用原離子膜，就必須大幅加強電壓。不管用何種方法處理，一旦制堿過程受到干擾， 生產成本就會增加。

Sievers InnovOx方法學

       Sievers 分析儀在總有機碳分析領域一直引ling創新的潮流，旨在為Z困難的基體提供Z有力的分析儀。 Sievers InnovOx 總有機碳分析儀在原有基礎上進一步創新 ， 采 用 超 有 效 的 超 臨 界 水 氧 化 （Supercritical Water Oxidation，SCWO）技術， 能連續分析成百上千的水樣，而無需重新校準，無 需系統維護，無更換部件。

       Sievers InnovOx 分析儀的工作原理基于濕化學氧化技術，在水樣中加入酸和氧化劑。通過吹掃去除無機碳，然后在升高的溫度下樣品被過硫酸鹽氧化。 產生的二氧化碳被非色散紅外光度計檢測。

       分析儀內部配有加溫裝 置使水樣和試劑溫度升高，促進有效的氧化反 應，并使液態水轉化成超臨界水。到這個階段 就產生了超臨界水氧化 （SCWO）現象。這一突破性技術實現了99% 的氧化效率，確保分析結果有很高的準確度和 精確度。

       同時，每次分析過程結束，InnovOx分析器都會自動去除樣品基體中 的污物雜質，以保證沒有鹽或者氧化副產物遺 留在反應室、管道或閥中。

樣品數據

       表1和圖3的數據顯示了氯化鈉溶液中總有機碳含量的回收率。這說明InnovOx能夠有效分析TOC，不被溶液中的鹽離子影響。數據表明InnovOx能夠測定飽和鹽水溶液中的TOC。

表1 TOC 回收率

圖3 NaCl回收率

結論

       氯堿行業負責為成千上萬的消費產品提供原材料。 產品的制造商需要一個可接受的純度起始水平，以保證Z終產品的質量。氯堿行業通過使用TOC及幾個其他的關鍵指標來監測其制造工藝的純度。

       InnovOx分析儀重新定義了飽和鹽水分析的生產量和生產效率。以前使用燃燒法分析儀需要兩周才能完成分析的水樣，現在使用InnovOx一個晚上就能解決，成本非常小。得益于先進的超臨界水氧化 （SCWO）技術，Sievers InnovOx總有機碳TOC分析儀可以對各種困難基體的水樣進行分析，可靠、 方便、Z低維護。

挑戰

       食品和飲料（F＆B，Food and Beverage）生產商 在生產過程中面臨著質量、效率、環保等多方面的 挑戰，其中包括：

1.生產商必須提高生產效率

2. 生產商必須滿足食品安全現代化法案（FSMA， Food Safety Modernization Act）的規定，以確保消費者的安全

3. 生產商面臨減少水和資源使用量的壓力

4. 生產效率和消費者安全方面的產品召回帶來影響

       2015 年底發布了 FSMA Z終規則和規定，要求食品飲料公司在生產過程中采取預防性控制措施，而 非反應性措施，來改善產品安全和質量控制。對生產設備進行清潔和滅菌，能夠使食品飲料公司更加 主動地防范質量問題。例如，在不同產品共用的生 產設備上消除不同產品之間的交叉污染，對于產品安全和質量至關重要，特別是對含有過敏原的食品 的安全和質量至關重要。

       在進行滅菌（或消毒）之前，必須先徹底清除生產設備上的污垢和產品殘留物，才能確保有效滅菌。 對不干凈的設備進行滅菌，不僅浪費時間和金錢， 還會損害該設備上生產的下一批產品的質量。

       美國加州的一家年產 350 多種產品的食品飲料公司， 打算采用新的工藝工具來改善產品質量和安全。該公司位于環保意識很強的加州，因此公司還打算提高生產效率、減少用水量。目前公司采用 ATP 拭 子測試來檢測微生物污染，但不斷遇到質量問題， 導致產品損失。公司意識到設備清潔驗證的重要性， 想要找到一種快速、簡便、可靠的方法來改善清潔 過程的質量控制。

解決方案

       該公司用配置 Turbo 模式的 Sievers* M9 TOC 分 析 儀 成 功 地 進 行 了 總 有 機 碳 （ TOC ， Total  Organic Carbon）分析，以監測原位清潔（CIP， Clean-in-place）周期后的淋洗樣品，從而確認 生產設備的清潔度。公司進一步改進清潔過程， 在對設備滅菌之前進行 TOC 分析，以免浪費時 間對不清潔的設備進行滅菌。雖然其他技術（如 ATP 拭子測試）也能檢測設備上的微生物污染， 卻對于殘留污垢來說缺乏測試的準確度和選擇性， 而且容易產生“假正”的誤報。在清潔驗證過程中 增加 TOC 分析，能夠使用戶更全面地了解設備 的清潔度，排除殘留污垢對設備的污染。

       在過去 15 年甚至更長時間，制藥和生物技術行業普遍采用淋洗和擦拭清潔樣品的 TOC 分析法， 來確認是否從生產設備上徹底清除了活性藥物化合物、輔料、清洗劑等。食品和飲料本身是有機化合物，或含有有機成分（如香料、色料等）， 因此食品飲料行業將淋洗樣品的 TOC 分析法作 為確定設備清潔度的GX工具。通過測量 TOC， 就能夠檢測到生產設備上的任何產品或清潔劑的殘留物。

結果

       表 1 顯示了在 CIP Z后淋洗的Z后一分鐘內測量到的加州生產廠的吸樣樣品的 TOC 值。所顯示的數據來自用自來水清洗后的同一設備上生產的兩種不同的產品。

表 1：淋洗樣品的 TOC 測量結果表明，在產品 B 的 CIP 周期后，設備不干凈。

       對該設備進行的 ATP 拭子測試結果表明，在產品 A 和產品 B 的 CIP 周期之后，設備上已沒有微生 物污染。但 TOC 結果清楚顯示，在產品的 CIP 周 期之后，該設備上仍有有機污染物或產品殘留物。 操作人員目視檢查后確認，生產設備仍然不干凈， 需要進行進一步清潔才能確保產品質量和安全。

       在采用 TOC 分析技術之前，該公司僅僅根據 ATP 拭子測試結果來決定是否進行滅菌。這就可能導致 在不干凈的設備上生產下一批產品，造成產品損失。 TOC 結果能夠清楚顯示設備上是否有有機殘留物， 因此食品飲料企業非常愿意用 TOC 分析法來確保 產品質量和安全。此外，監測生產設備上的 TOC 數據趨勢，能夠使企業主動及時地解決清潔和維護 問題，避免設備故障或產品不潔。

降低用水量和節省成本

       人口增長、氣候干旱、環境問題使得企業越來 越重視降低用水量。清潔工藝是食品飲料企業在減 少用水量時首要考慮的問題之一。企業進行 TOC 分析來驗證生產設備的清潔度，就可以在不犧牲質 量的情況下縮短 CIP 周期。例如，TOC 測量時的 數據分析可以幫助企業優化 CIP 周期，確認縮短的清潔周期是否足以清除設備上的所有污垢。縮短 CIP 周期，即使每次縮短幾秒鐘，都可以積少成多， 大大減少用水量、節約成本。

       在食品飲料生產設備的清潔過程中，另一個問題就是如何確認設備在空閑一段時間后的清潔度。該加 州生產廠估計，如果減少對空閑超過規定時間的設 備進行清潔的次數，每月節省的水費、勞動力成本、 化學品支出總計可高達 1 萬美元。該家工廠很快就會采用淋洗樣品的 TOC 分析法來確定空閑后的 設備是否仍然干凈，以避免進行不必要的 CIP 周期。

生產設備故障排除

       該加州食品飲料生產廠使用配置吸樣模式的 Sievers M9 TOC 分析儀來監測整個設備的多個取樣點，他們發現有一段生產設備在 CIP 周期中未能被正確淋洗。生產廠從生產容器的上游和下游 的幾個端口取樣，用 TOC 測量結果來確定故障位置（見圖1）。生產廠找到問題所在之后，就能夠更改未來 CIP 周期中的水流，并進行工程方面的改變。

圖1：生產容器上游和下游的吸樣樣品的 TOC 分析顯示了故障的位置。

投資回報

       該加州食品飲料生產廠在 36 小時的生產時段中生產多達 50 批產品。如果在生產時段中發生問題、造成產品損失，就會浪費掉至少 20 萬美元。 在確定滅菌前的設備清潔度時， TOC 測量法比其他方法都更加準確，能夠將產品損失的風險Z小化。因此工廠在生產過程中進行 TOC 分析的投資回報，遠遠大于購買分析儀的成本，一個生產時段后即可收回成本。

       此外，一個生產時段之后，通常需要 3 到 7 天才能確認產品可以安全銷售。在此期間生產不能停 止，通常還會完成 2 到 3 個生產時段的生產。如果diyi個生產時段中有未糾正的問題，在發現問 題之前就會累計造成 60 多萬美元的產品損失。 TOC 分析是一種簡便的方法，能夠以近乎實時的速度檢測出清潔周期中的任何問題，避免發生產品和資金的嚴重損失。

       用 TOC 分析法來優化 CIP 周期、減少水量，還能 提高生產效率，每月節省數萬美元的勞動力成本、 水費、化學品支出等。

Sievers M9 TOC 分析儀

       在此應用中，所選用的 TOC 分析儀應具有較寬的動態范圍、能夠分析自來水基體（因為許多食品飲 料廠用自來水清潔設備）、能夠快速提供可用于決 策的可靠數據。該加州生產廠選用的 Sievers M9  TOC 分析儀，可以分析 0.03 ppb 至 50 ppm TOC 的樣品，采用 EPA（美國環保局）和標準方法 （Standard Methods）所批準的方法來分析城市自來水。該款分析儀每年只需校準一次，無需載氣。 此外，M9 還能運行在線樣品和吸樣樣品，這就使 其能夠用于很多取樣位置，以及整個設施的淋洗水流。

       操作人員用配置 Turbo 模式的 M9 對 CIP 淋洗進行 在線分析，能夠實時監測設備的淋洗過程。此外， 還可以在整個淋洗周期的各個點、同一設備部分的各個取樣位置、以及多個設備部分上進行吸樣取樣。 將在線分析和吸樣（旁線 at-line）分析結合起來， 就能清楚地看到清潔過程的效率，看到 CIP 周期或設備本身問題的早期征兆。

結論

       該加州食品飲料廠使用 Sievers M9 TOC 分析儀進行 TOC 分析，改善了清潔過程的效率和質量控制。 事實證明，TOC 分析法比其他方法更加準確，更 能幫助廠家確認設備的清潔度，從而幫助廠家做出正確決策、避免產品損失。在食品飲料生產中采用 TOC 分析法還有更多的優勢，這些優勢都可以通過優化 CIP 周期、排除生產過程故障來實現。

挑戰

很多工藝使用無機酸作為重要原料。在確定特定應用的 適用性時，尤其是在確定該應用對工藝和產品的影響時， 準確評估酸的質量是至關重要的。

酸中的可溶性雜質會影響生產工藝和產品質量。過量的有機污染物帶來以下問題：

- 生產工藝效率低下

- 產品被污染

- 生產批次不合格

- 工藝和產品偏差

化工行業都需要確定和控制無機酸的質量。這些行業包 括：原料藥物（ API ， Active Pharmaceutical  Ingredient）、化肥、半導體加工、化學衍生物。酸用 于離子交換樹脂再生，也可以是產品配方的原料。

在半導體行業中，硫酸用于晶圓蝕刻工藝。酸的純度和 潔凈度對生產至關重要，這就要求硫酸供應商對產品批 次進行污染控制，以滿足工藝要求。很多行業在電鍍工 藝中使用硫酸銅。為了提高化學品的性能，生產商添加 有機基體的勻染劑和增白劑。了解添加劑的用量及其潛 在的分解物，有助于控制產品質量和工藝。

解決方案

由于有機污染物的種類繁多，用總有機碳（TOC，Total  Organic Carbon）作為評估酸質量的參數不失為測量樣 品雜質的有效方法。但是，分析儀器必須具有酸基體的 化學耐受性，并能在低 pH 值下有效氧化有機碳，這樣才能得到正確的測量結果。

Sievers InnovOx ES 實驗室型 TOC 分析儀采用超臨界水 氧化（SCWO，Supercritical Water Oxidation）技術來 測量酸溶液中的 TOC 的 ppm 和 ppb 含量。事實證明，SCWO 技術能夠對磷酸、鹽酸、硝酸、硫酸進行精 準 的 TOC 定量分析。

技術

Sievers InnovOx 實驗室型分析儀采用 SCWO 技術， 將有機碳分子氧化成CO2，然后用非分散紅外 （NDIR，Non-dispersive Infrared）檢測技術進行精 確定量。在使用 SCWO 技術時，先在水的臨界點以上 對樣品進行加熱和加壓。在一定條件下（375?C 和 220 巴），水成為超臨界流體，水中的有機物高度可 溶，而無機鹽不溶。這就提高了氧化效率，能夠精確 測量腐蝕性和復雜基質中的 TOC，甚至濃酸中的 TOC。

硫酸中含有來自其自身生產過程的各種雜質，包括有 機污染物。這些污染物即使含量極低，也會給要求使 用高純度原料的工藝帶來風險，尤其是給半導體和電 化學沉積工藝帶來風險。因此，為了優化工藝操作、 提供產量，必須對酸的質量進行定量分析。

硫酸（H2SO4）

在測試中，向 H2SO4 中加入不同濃度的鄰苯二甲酸氫 鉀（KHP），以此來評估 Sievers InnovOx 實驗室型 分析儀的分析硫酸中 TOC 的能力。將 96%濃度的 ACS 級硫酸稀釋到 24%，然后分別加入 0.2、0.5 和 2  ppm TOC 的 KHP，進而證明了分析儀的分析能力。

分析在 0 - 100 ppm 范圍內進行，由于樣品的 pH 值 適用于 TOC 分析，故無需使用酸劑。10%過硫酸鈉氧 化劑足以分析此范圍的 TOC。

表 1 中的分析數據包括加標濃度、測自空白 24%硫酸 溶液的 TOC、實測 TOC、以及回收 TOC 的含量和百分比?；厥盏?TOC 值等于實測 TOC 減去空白 TOC。

表中的數據證明了分析儀能夠定量分析濃酸溶液中的 低濃度 TOC。當 TOC 從 2 ppm 降至 0.2 ppm 時，回收率百分比就會從 偏離，這主要是因為加標濃度（200 ppb）接近空白濃度（180 ppb）。在這種低濃 度下，空白濃度或儀器基線的波動會導致結果的波動。

表 1：在 24% H2SO4中的 TOC 分析

第二項測試分析了各種濃度硫酸的 TOC 回收率。將 1  ppm TOC 的 KHP 分別加到 1、5、10 和 24%的 H2SO4中， 測量數據如表 2 所示。回收的 TOC 值等于實測 TOC 減 去空白 TOC。

表 2：1 - 24% H2SO4的 KHP 回收率

5 - 24% H2SO4的 1 ppm TOC 回收率非常好， 但 1%  H2SO4的 TOC 回收率就偏離了 45%。 當 TOC 濃度接近 空白 TOC 濃度時，空白測量值的波動會顯著影響到計 算的 TOC 結果。

測試還評估了 Sievers InnovOx 實驗室型分析儀分析 24% ACS 級硫酸中 0.1 - 0.5 ppm 范圍 TOC 的能力。分 別將 100、200、300 ppb KHP 加到 ACS 級硫酸中，測 量結果如表 3 所示。

表 3：24% H2SO4的低于 500 ppb 的 KHP 回收率

測量結果顯示了預期的增長趨勢。100 ppb 加標顯示 了 50 ppb 的增長，200 ppb 加標顯示了 120 ppb 的增 長，300 ppb 加標顯示了 230 ppb 的增長。顯然，分 析儀能夠檢測出 410 ppb 基線上的 50 ppb 的增長， 這表明分析儀的靈敏度完全適用于分析如此低的濃度。 對硫酸進行高靈敏度分析的限制因素是基體中的基線 TOC。同任何其它分析一樣，基線值附近的結果容易 變化。人們都知道，H2SO4的純度低于同樣濃度的其 它無機酸（如 HCl、HNO3等）的純度，因此不難預料， 純品 H2SO4中含有一定量的有機雜質。

結論

Sievers InnovOx 實驗室型分析儀能夠精 準地測量出濃度Z 高為 24%的硫酸中的 TOC。 Z 高 2 ppm KHP 的 實測回收率具有出色的精確性和準確性。空白測量值 的大小和穩定性是對 H2SO4進行高靈敏度 TOC 分析的 限制因素。分析儀的靈敏度（檢測限 LOD = 水中的 50 ppb）足以區分 100、200 和 300 ppb TOC。分析儀 在整個測試過程中表現出極 佳的耐用性，且能耐受 H2SO4基質，無降解跡象。

近年來，水質監測方法形成的種類繁多，但總的來說分為試紙檢測和傳感器監測兩類，傳統的試紙監測方法，面臨著操作過程復雜、試紙易受污染、監測不準確等問題，而探頭法水質檢測儀和國標法水質檢測儀雖然克服了上述問題，但也面臨著檢測數據不易區分、價格昂貴以及占用空間大等缺陷，那么如何才能在保持檢測過程簡便、檢測結果準確這兩個關鍵優勢的同時，減少檢測儀的價格和占用空間，并提升其進一步區分能力呢？

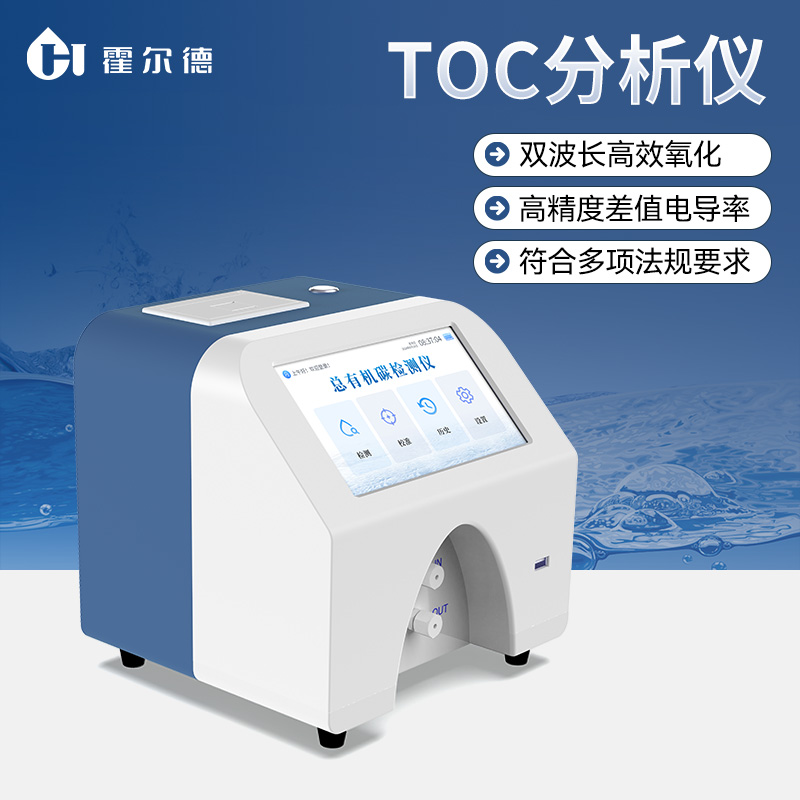

經過多年努力，山東霍爾德電子自主研發的高精度總有機碳toc分析儀采用便攜設計，使用電導率差值檢測技術，檢測精度高，響應時間短且配備大量的儲存空間，能夠存儲大量的測試數據。產品符合國家法規和標準，可滿足制藥用水、注射用水、超純水和去離子水的在線及離線的檢測要求。

背景介紹

       鍋爐系統是一個半封閉的循環系統，它的工作原理 是先將水加熱使其轉換為水蒸氣后驅動發電機發電， 與此同時蒸汽冷凝結成水后繼續回到系統循環使用。 因此鍋爐水的化學組成直接影響了鍋爐效率和燃料的消耗。不合理的水處理容易使鍋爐生成結垢并對 鍋爐系統產生腐蝕。水中的雜質在高溫的鍋爐管壁 上很容易生成結垢和沉積物。結垢會隔離鍋爐管， 降低鍋爐加熱效率，在生成同等蒸汽的情況下耗費 更多燃料。例如，一個中度結垢的250HP鍋爐相比 一個“潔凈”的鍋爐，在產能相同時，每年要多消耗 幾千美元的燃料。而且腐蝕會降低設備的使用壽命， 并需要更多的維修費用。

圖1：鍋爐系統示意圖

       鍋爐系統中的腐蝕會快速損壞管路導致工廠停產。 因此一個正常運作的脫氣器和一個準確的化學水處 理方案可以有效解決腐蝕問題，大大延長鍋爐壽命。 而有效的鍋爐防腐蝕方案也離不開有效的監控方案。

常用的一種技術是監測和控制進水的硬度和鐵離子 含量。確保水質Z適宜的化學組成可以大大降低沉 積和結垢的風險。若您對鍋爐的化學性質不太了解， 這種情況下您需要選擇更好的監控系統。

       鍋爐系統通常由幾個易被腐蝕的關鍵部件組成。一旦腐蝕發生在任一部件上，會大大降低鍋爐的工作效率。目前判斷腐蝕是否發生的Z 好方法是監測鍋 爐水中是否存在有機物。通過對鍋爐水中總有機碳 （TOC）的檢測，可以很好地檢測系統的完整性及 腐蝕情況，避免因腐蝕而產生嚴重的后果。

       大部分工廠都會根據鍋爐工作壓力，對鍋爐進水的 TOC 值設置一個Z 高限值。通常來說，壓力越 低，對雜質含量控制的 要求就越低。大部分水 中自然含有的有機物可 以通過離子交換或物理 過濾（例如超濾）等方法去除。但部分氧化物， 需要額外的步驟才能被去除或降解。

       鍋爐腐蝕的諸多重要形 成原因中，有一項是因 為二氧化碳（CO2）。二氧化碳能以可溶解氣體狀 態進入冷凝系統，或者它也能與給水中堿性的碳酸 氫鹽及碳酸鹽相結合。通常脫氣水中往往不含可溶 解的二氧化碳。但下方的化學方程式顯示了碳酸氫 鹽或碳酸鹽是如何自然地分解成二氧化碳的。

反應 1：2NaHCO3+ 熱量 => NaOH + CO2 + H2O

反應 2： Na2CO3 + H2O + 熱量 => 2NaOH + CO2

反應 1 為完全反應，而反應 2 的完成度僅為 80%。

       由二氧化碳而導致的侵蝕表征，通常為金屬的缺失， 典型的癥狀為管路底部的管壁呈現腐蝕凹槽。在冷凝系統中Z易發生這種情況的是管路的螺紋區域或 者受壓區域。

圖 2 顯示了在較長的一段時間內對鍋爐水的一個監 測結果。在這個工廠里，經理對 TOC 值設置了一 個限值：80ppm TOC，在監測的這段時間內 TOC 值一直低于限值。一旦 TOC 超過了規定值，操作 員會快速報告情況并及時改進。

圖 2：鍋爐水中的 TOC 回收

Sievers InnovOx工作原理

       Sievers 分析儀一直致力于開發 TOC 分析的創新技 術，意在為復雜應用提供Z為穩定的 TOC 分析儀。 Sievers* InnovOx TOC 分析儀將技術創新帶到了一個新的領域。采用極為有效的超臨界水氧化技術 （SCWO），InnovOx 能對幾千個水樣連續監測而無需重新校準，也無需儀器維護或者更換零部件。

       Sievers InnovOx 的操作原理基于濕式化學氧化技術，在水樣中加酸和氧化劑。無機碳通過吹掃可去 除，然后水樣在過硫酸鹽和高溫作用下被充分氧化。 所產生的二氧化碳由非色散紅外分光光度計測量。

       InnovOx 將水樣和氧化劑的混合物加熱到高溫，保 證充分氧化并將液體水樣轉化為超臨界狀態。一旦 進入該狀態，超臨界水氧化（SCWO）現象就發生 了。這個創新技術能達到 99%的氧化效率，從而使 TOC 測試達到極高的精確度和準確度。

       Sievers InnovOx 在每次測定結束時，也會去除有 問題的樣品基體。因此，氧化副產物、鹽等物質不 會在反應器、管道和閥中殘留。

總結

       優化鍋爐的性能對于減少防護性的維護或者維修十分重要，而且能Z大化盈利率。超臨界水氧化技術 為目前的 TOC 檢測技術提供了創新和更綠色環保的解決方案。Sievers InnovOx 提供可靠、有效的 TOC 監控解決方案，是整套鍋爐水系統不可或缺的組件。

總有機碳分析儀哪些部分組成

在當前環境監測、工業排放控制及水質分析中，總有機碳（TOC）分析儀扮演著至關重要的角色。了解其結構組成，對于設備的維護、性能優化和應用選擇具有指導意義。本文將深入探討總有機碳分析儀的核心部分與功能布局，幫助用戶全面把握其關鍵組成部分及其在操作中的作用，從而在實際使用中實現更高精度、更穩定的檢測結果。

一、樣品前處理部分

樣品前處理是總有機碳分析儀的基礎環節。該部分通常包括樣品進樣系統、過濾裝置和預處理組件。樣品進入儀器后，必須經過過濾，除去固體雜質和懸浮物，以保證分析的純凈性。部分高端儀器還配備自動稀釋或預濃縮模塊，以應對不同濃度范圍的測試需求。準確的樣品前處理不僅確保分析的可靠性，還延長儀器的使用壽命，減少干擾因素。

二、燃燒/氧化部分

核心的TOC分析依賴于樣品的高溫氧化反應。燃燒室或氧化爐是此部分的關鍵組成。樣品在此被加熱到一定溫度，通常在680°C以上，借助催化劑促進有機物完全氧化為二氧化碳。燃燒過程中，氧氣供應必須均勻穩定，以確保樣品的徹底氧化。燃燒后的二氧化碳氣體會被轉輸到檢測單元，整個過程關系到分析的準確性和重復性。

三、檢測部分

檢測系統是TOC分析的核心環節，主要通過碳還原或導電檢測等方式測量二氧化碳濃度。常見的是非色散紅外（NDIR）檢測器，其具有響應速度快、靈敏度高的特點。高端儀器還可能配備氣體凈化系統，去除雜質，避免干擾。檢測部分的校準和溫控系統也極為關鍵，這決定了儀器的線性范圍和檢測的精密度。

四、數據處理與控制系統

現代總有機碳分析儀配備了高效的電子控制單元和數據處理軟件。這一部分幫助操作員實時監控分析狀態，自動調整參數，確保測試的重復性和準確性。數據輸出接口（如USB、網絡接口）方便遠程管理和數據存儲。具備斷點續傳和自動校準功能，極大提升了工作效率和儀器的可靠性。

五、輔助設備與配件

除了核心組成部分外，儀器還依賴一系列輔助裝置。例如，冷卻系統用以調節燃燒后的氣體溫度，避免偏差；樣品自動進樣器實現快速連續檢測；排氣系統則確保操作環境安全，減少污染。穩壓電源、空氣壓縮機和氣體純化系統等配件，是保證整體穩定運行的不可或缺部分。

總結來看，一臺完整的總有機碳分析儀由樣品前處理、燃燒氧化、檢測、數據處理以及輔助設備等多個關鍵部分組成。每個環節緊密配合、各司其職，共同確保儀器能在不同環境和樣品條件下，提供、可靠的分析數據。對用戶而言，深入了解這些組成部分，有助于選擇適合的設備型號，提高檢測效率，并實現持續穩定的運行表現。未來，隨著技術的不斷迭代，TOC分析儀的硬件結構將更加智能化、自動化，為環境監測和工業控制提供更強大的技術支撐。

總有機碳分析儀在環境監測與水質分析中的作用

隨著工業化進程的不斷推進，環境污染問題日益突顯，尤其是在水質污染方面?？傆袡C碳（TOC）作為評價水體有機污染物的重要指標，其監測與分析成為環境科學研究和水質管理的關鍵環節?？傆袡C碳分析儀作為專業的檢測設備，憑借其高效、準確的測量能力，在環境監測、水處理及相關領域發揮著不可替代的作用。本篇文章將圍繞總有機碳分析儀的作用進行詳細闡述，旨在幫助讀者理解其在實際工作中的應用價值以及未來發展方向。

一、監測水體有機污染物的核心工具

總有機碳分析儀的主要作用在于提供快速、準確的TOC濃度數據。它廣泛應用于各級環境監測站點，用于水源水、工業廢水、生活污水等的定期檢測。通過TOC的監測，可以及時掌握水體中的有機污染水平，識別污染源以及追蹤污染變化，為水質改善提供科學依據。相比傳統的化學分析方法，現代TOC分析儀具有操作簡便、分析速度快、結果重復性高等優點，大大提高了監測效率。

二、促進水處理工藝優化

在水處理行業，TOC濃度作為衡量有機污染物去除效果的關鍵指標，直接關系到出水水質。總有機碳分析儀的應用，有助于工程技術人員優化處理流程。例如，在反滲透、活性炭吸附、氧化還原等工藝中實時監測TOC變化，能幫助調整藥劑投放量和反應條件，以大化去除效果。持續監測還可用于確保出水符合排放標準，降低環境風險和法律責任。

三、環境保護與法規執行的技術支撐

環境保護相關法規對水質中的有機物含量設定了嚴格限制?？傆袡C碳分析儀的快速檢測能力，為執法機關提供了可靠的技術支持，確保企業和機構遵守環境規范。在污水排放審批、環境影響評估和污染事故應對中，TOC檢測的科學數據成為關鍵的法律依據。其精度和可靠性，提升了環境監管的效率和公信力。

四、科研與學術研究的重要工具

在環境科學、生態學及水文地質學等學科的研究中，TOC含量的變化反映了生態系統的健康狀況和污染物遷移路徑?？傆袡C碳分析儀通過提供高通量的樣品檢測，為科研人員探究有機污染物的來源、轉化和降解機制提供必要數據。其在環境污染源追溯和污染控制策略制定中，起到了基礎性作用。

五、未來發展趨勢：智能化與數據集成

隨著科技的不斷進步，總有機碳分析儀正向智能化、自動化方向發展。集成物聯網技術，實現遠程監控和數據實時上傳，將大大提升環境監測的連續性和時效性。與云計算、大數據分析結合，能夠實現污染趨勢的預測和風險評估，為環境管理提供決策依據。未來，結合多參數檢測和環境模型，TOC分析儀將在更廣泛的應用場景中發揮更大作用。

結語

總有機碳分析儀作為環境監測和水質管理中的重要工具，其作用不可估量。它不僅為水體污染的及時檢測提供技術保障，也在水處理工藝優化、法規執行、科研創新中扮演關鍵角色。隨著新技術的融入和應用范圍的擴展，TOC分析儀將在提升環境保護水平中繼續發揮重要作用，為構建可持續發展的生態環境提供堅實的技術支持。

在現代生態環境監測和水質分析中，總有機碳（TOC）分析儀扮演著不可或缺的角色。隨著技術的發展，很多用戶關心的一個問題是：總有機碳分析儀會不會釋放輻射？這是因為部分儀器在工作原理上涉及到放射性物質或輻射源，讓人產生疑慮。本文將深入探討總有機碳分析儀的工作機制、是否含有輻射元素、以及使用過程中的安全保障措施，幫助用戶理清相關事實，消除不必要的擔憂。

總有機碳分析儀的核心功能是測定水樣中有機碳的含量，它廣泛應用于環境監測、污水處理、飲用水安全檢測等領域。它通過化學氧化、催化燃燒或紫外/催化氧化等技術，將樣品中的有機碳轉化為二氧化碳，然后通過熱導或非分散紅外檢測等方式進行定量。整個過程高度自動化、精確且可靠，能夠滿足嚴格的環保和質量檢測需求。

關于輻射問題，部分總有機碳分析儀使用到的原理涉及到放射性材料，比如一些早期的檢測設備可能曾用過放射性同位素作為檢測或燃燒催化劑的一部分，但現代儀器已大幅改進，絕大多數設備已完全依賴非放射性技術?，F行市場上的TOC分析儀基本都是采用催化氧化、紫外光氧化等無放射性源的化學和光學檢測技術，為用戶提供了安全穩定的操作環境。

值得強調的是，任何在國家法規和國際標準范圍內生產的總有機碳分析儀，其設計和制造都必須符合嚴格的安全標準。制造商會在產品說明中詳細標明使用的技術和材料類型，用戶在操作時應嚴格按照操作規程進行，避免誤用和誤解。實際使用中，儀器產生的輻射極低，遠低于常見的自然輻射水平，不具備對人體或環境造成危害的可能性。

更進一步，用戶可以通過幾個方面確認設備的安全性。，查看產品是否獲得了相關的質量認證和安全認證，比如ISO、CE、CLP等。第二，了解設備的工作原理是否采用非放射性技術，如果是化學催化氧化和紫外線氧化，無放射性材料的參與。第三，確保操作環境符合廠家的安全指南，定期進行校準與維護。許多制造商還會提供詳細的安全手冊，指導用戶正確使用和處理儀器，確保操作安全。

環保和安全監管日益嚴格，各國對含放射性材料的使用都設立了嚴格的限制和檢測標準?？傆袡C碳分析儀若涉及放射性材料，一般會在產品標簽或說明書中明確標示，用戶可以依據這些信息做出判斷。實際上，隨著技術的不斷成熟，現代TOC分析儀已基本上遠離放射性元素，采用非放射性技術成為主流。

總結來說，絕大多數現代總有機碳分析儀都不含放射源，也不存在輻射危害。它們通過化學和光學技術實現高精度測定，安全性極高，符合國際安全標準。用戶在選購和使用產品時，只需關注廠家資質、產品標準和操作指南，就能享受到安全、可靠的測試體驗。在環境保護和公共健康日益受到重視的今天，科學、安全的TOC分析儀應成為檢測技術的首選工具。

總有機碳分析儀的輻射問題可以明確說：大部分設備都沒有輻射危害，采用的技術也遠離放射性元素。只要用戶選擇正規廠家生產的設備，并按照操作規程使用，完全可以放心使用。這不僅符合環境監測的需求，也是科技進步帶來的安全保障。
