高壓放大器應用于超聲波測試、壓電陶瓷、YL超聲、 MEMS 實驗、水聲（換能器）磁性材料的磁化特性（B-H 曲線）測量以及等眾多領域。選擇功率放大器驅動換能器的主要指標考慮輸出電壓、頻率、所需要輸出的功率、電阻等，Aigtek針對高頻的超聲波換能器驅動電路進行了設計。

高壓放大器超聲波驅動電路主要是配合信號源、函數信號發生器來實現驅動換能器的作用，用來放大信號發生器輸出的各種波形信號的幅度和功率，Aigtek公司設計了各種系列的高壓放大器、功率放大器、寬帶放大器等驅動電路系統，例如：ATA-2000系列是一款理想的可放大交、直流信號的高壓功率放大器。輸出1600Vp-p (±800Vp)電壓，50Wp功率，頻率范圍DC-1MHz，可以驅動高壓功率型負載。電壓增益，直流偏置數控精細可調，為客戶提供了豐富的測試選擇。

信號發生器輸出電壓峰峰值一般是在20Vp-p，通過連接功率放大器可輸出電壓1600Vp-p(±800V)，帶寬（-3dB）DC~1MHz，壓擺率500V/μs，輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，匹配高低內阻信號源。電壓增益數控0~50倍可調，具體分為粗調（1step）和細調（0.1 step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

與傳統器件相比,超聲波探頭的驅動有著特殊的要求,一般要求驅動電源輸出頻率在20kHz—1MHHz。另外,為了充分利用可通過頻率、相位和幅值改變壓電片完成電能到機械振動的轉換，要求驅動的電壓和功率需可調，并可輸出大功率進行驅動。Aigtek基于對功率放大器多年的測試研究,ATA系列功率放大器作為雙極性高壓驅動電源能很好地實現所需要的功能。

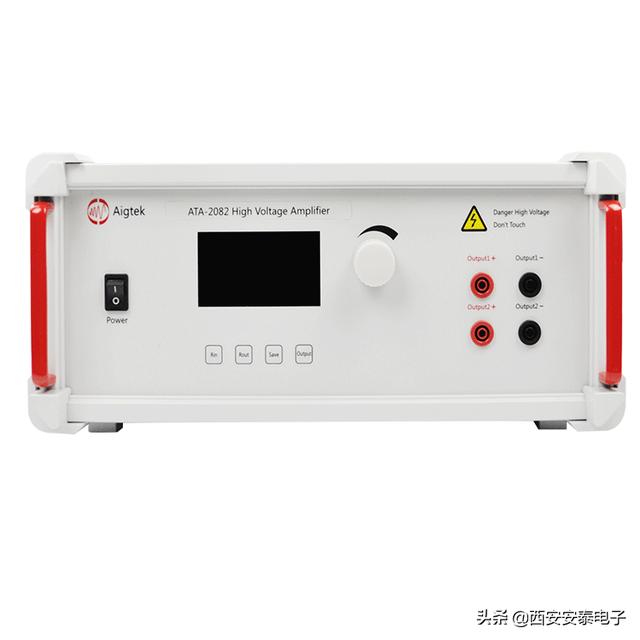

ATA-2082是一款理想的可放大交直流信號的雙通道高壓放大器。輸出800Vp-p (±400Vp)高壓，可以驅動高壓型負載。電壓增益數控可調，一鍵保存常用設置，提供了方便簡潔的操作選擇，可與主流的信號發生器配套使用，實現信號的放大。

輸入Input

輸入為BNC接口，輸入電阻50Ω、5kΩ兩檔可選，匹配高低內阻信號源。

輸出 Output

輸出為香蕉插座，輸出電壓800Vp-p(±400Vp)，輸出電流（峰值）40mAp。

液晶面板顯示

操作面板液晶顯示，設備狀態及參數動態顯示，交互界面一目了然，簡潔易懂。

電壓增益

電壓增益數控0~120倍可調，具體分為粗調（1step）和細調（0.1 step）兩種。結合液晶面板增益的顯示，能夠快速調整至需要的電壓值。

監測口Monitor

1/100 Monitor：此端口電壓為輸出端口的1/100，監測口為BNC接頭，可以直接連接到示波器進行輸出電壓的實時監測。
